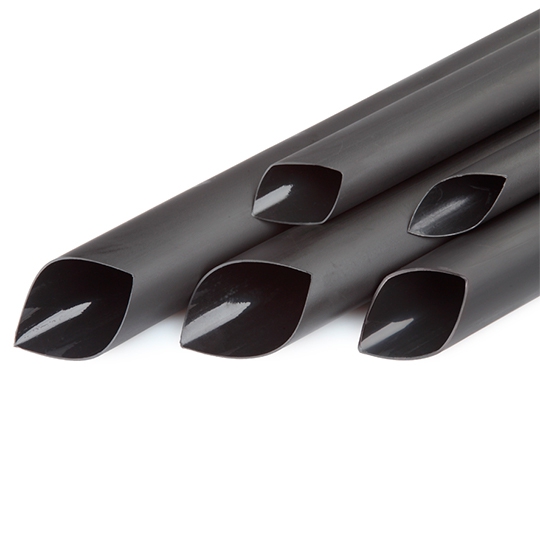

Клеевая термоусаживаемая трубка ТТК Raychman используется для герметизации, фиксации и изоляции электрических соединений без требования к подавлению горения. Также трубка может быть использована в роли коррозионной защиты.
Трубка имеет широкий диапазон размеров, обладает эластичностью, поставляется в бухтах. Выпускается с усадкой 3:1 и 4:1. Стандартный цвет – черный.
Обязательно при выборе необходимого диаметра трубки оставляйте "запас" не менее 20% усадки, а также пользуйтесь рекомендациями из размерного ряда.
|
Параметр |
Значение |
|
Коэффициент усадки |
3:1; 4:1 |
|
Рабочая температура |
от -45 °С до +95 °С |
|
Температура усадки |
от +95 °С до +125 °С |
|
Цвет |
Черный |
|
Продольная усадка |
До 10% |
|
Объемное электрическое сопротивление |
Не менее 1 х 1014 |
|
Электрическая прочность |
Не менее 15 кВ/мм |
|
Кислородный индекс |
Более 18 |
| Наименование |
Диаметр до усадки, |
Диаметр После полной |
Толщина стенки после |
Упаковка |
| Коэффициент усадки 3:1 | ||||
| ТТК (3:1) D:3,2 | 3,2 | 1,1 | 1±0,2 | 200 м/бух |
| ТТК (3:1) D:4,8 | 4,8 | 1,6 | 1±0,2 | 100 м/бух |
| ТТК (3:1) D:6,4 | 6,4 | 2,2 | 1±0,2 | 100 м/бух |
| ТТК (3:1) D:7,9 | 7,9 | 2,7 | 1,4±0,2 | 100 м/бух |
| ТТК (3:1) D:9,5 | 9,5 | 3,2 | 1,4±0,25 | 50 м/бух |
| ТТК (3:1) D:12,7 | 12,7 | 4,3 | 1,6±0,3 | 50 м/бух |
| ТТК (3:1) D:15,4 | 15,4 | 5,2 | 1,6±0,3 | 50 м/бух |
| ТТК (3:1) D:19,1 | 19,1 | 6,4 | 2,1±0,3 | 50 м/бух |
| ТТК (3:1) D:25,4 | 25,4 | 8,5 | 2,4±0,35 | 50 м/бух |
| ТТК (3:1) D:30 | 30 | 10 | 2,4±0,35 | 25 м/бух |
| ТТК (3:1) D:35 | 35 | 11,7 | 2,4±0,35 | 25 м/бух |
| ТТК (3:1) D:39 | 39 | 13 | 2,7±0,4 | 25 м/бух |
| ТТК (3:1) D:50 | 50 | 16,7 | 2,7±0,4 | 25 м/бух |
| Коэффициент усадки 4:1 | ||||
| ТТК (4:1) D:4 | 4 | 1 | 1±0,2 | 200 м/бух |
| ТТК (4:1) D:6 | 6 | 1,5 | 1±0,2 | 200 м/бух |
| ТТК (4:1) D:8 | 8 | 2 | 1±0,2 | 200 м/бух |
| ТТК (4:1) D:12 | 12 | 3 | 1,4±0,2 | 50 м/бух |
| ТТК (4:1) D:16 | 16 | 4 | 1,8±0,3 | 50 м/бух |
| ТТК (4:1) D:20 | 20 | 5 | 2±0,35 | 50 м/бух |
| ТТК (4:1) D:24 | 24 | 6 | 2,4±0,35 | 50 м/бух |
| ТТК (4:1) D:32 | 32 | 8 | 2,6±0,4 | 25 м/бух |
| ТТК (4:1) D:40 | 40 | 10 | 2,7±0,4 | 25 м/бух |
| ТТК (4:1) D:52 | 52 | 13 | 2,8±0,4 | 25 м/бух |
