Муфта соединительная термоусаживаемая до 1 кВ в пластмассовой изоляции

Муфты кабельные соединительные серии 1-3-4-5ПСТб-1 предназначены для соединения многожильных силовых кабелей с изоляцией из ПВХ, ПВХ пластиката, пластмассы, полимеров, полиэтилена, резины с броней и без брони для электрических сетей с изолированной и заземленной нейтралью. Поставляются в виде комплекта деталей и материалов.

Муфты подходят для эксплуатации в помещении и на открытом воздухе.

Типы муфт: ВБбШв-1, ВБбШп-1, ВБВ-1, ВБШв-1, ВВБ-1, ВВБГ-1, ВВГ-1, ВВГз-1, ВВГЭ-1, ВКбШв-1, ВПБШВ-1, ВЭБШв-1, ПБб-1, ППГ-1, ППГЭ-1, АВБбШв-1, АВБбШп-1, АВБВ-1, АВБШв-1, АВВБ-1, АВВБГ-1, АВВГ-1, АВВГз-1, АВВГЭ-1, АВКбШв-1, АВПБШВ-1, АВЭБШв-1, ПвБбШв-1, ПвБбШп-1, ПвБШв-1, ПвБШп-1, ПвВГЭ-1, ПвзБбШп-1, ПвКШп-1, ПвП-1, ПвП2г-1, ПвПг-1, ПвПу-1, ПвПу2г-1, ПвПуг-1, АПвБбШв-1, АПвБбШп-1, АПвБШв-1, АПвБШп-1, АПвВГЭ-1, АПвзБбШп-1, АПвКШп-1, АПвП-1, АПвП2г-1, АПвПг-1, АПвПу-1, АПвПу2г-1, АПвПуг-1.

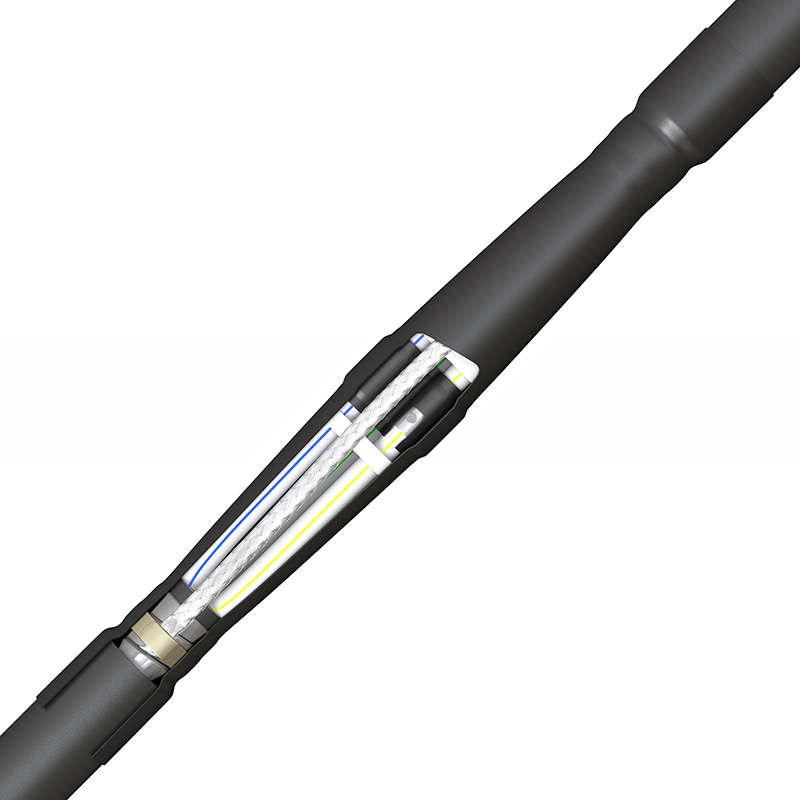

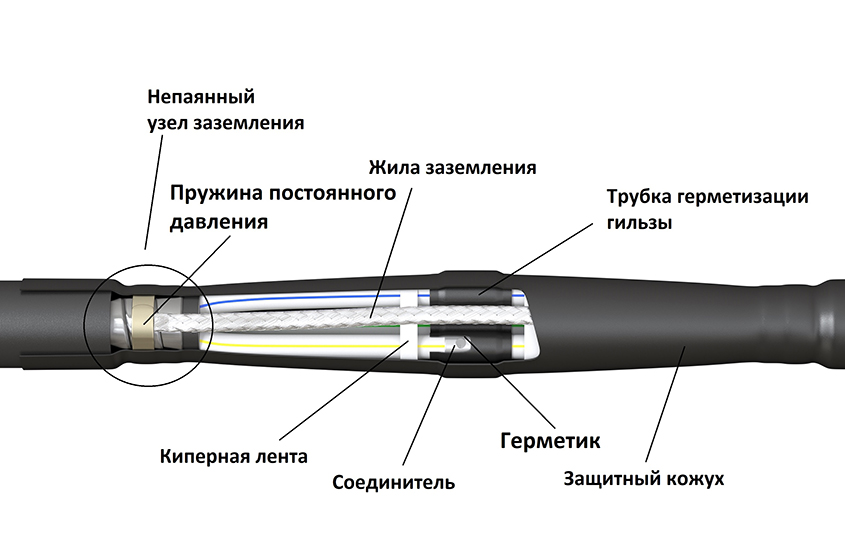

Из чего состоит соединительная термоусаживаемая муфта:

• наружный защитный кожух с внутренним клеевым слоем;
• термоусаживаемая жильная изоляция;
• мастики маслостойкие, заполняющие, герметизирующие;
• пружины постоянного давления НРППД для соединения брони;
• киперная лента для стяжки и фиксации жил и бандажирования мастики-заполнителя;
• гильзы для соединения жил.

Элементы непаяной системы заземления в базовой комплектации соединительной муфты:

• роликовая пружина постоянного давления НРППД для крепления провода заземления к бронелентам без применения пайки;
• провод заземления из медных луженых проволок — плоский, ленточный и гибкий;
• стальная оцинкованная проволока для бандажирования узла заземления.

Термоусаживаемые материалы в комплектации соединительной муфты после усадки сохраняют механические свойства и электрическую прочность не менее 30 кВ/мм² при температуре от -55 до +125 °C.

Муфты с маркировкой (Б) комплектуются соединительными гильзами с контактными болтами с отрывной головкой.

На кабель с проволочным экраном или броней выбирайте комплектацию с обозначением “б” – комплект заземления крепится к проволочному экрану или ленте брони соответственно.

Товар соответствует ГОСТ 13781.0–86 и ТУ3599-001-85731248–2015.

Кабель без брони

Без соединителей		С соединителями		Кол-во жил	Сечение кабеля, мм2
	1ПСТ-1-16/25		1ПСТ-1-16/25(Б)	1	16/25
	1ПСТ-1-35/50		1ПСТ-1-35/50(Б)	1	35/50
	1ПСТ-1-70/120		1ПСТ-1-70/120(Б)	1	70/120
	1ПСТ-1-150/240		1ПСТ-1-150/240(Б)	1	150/240

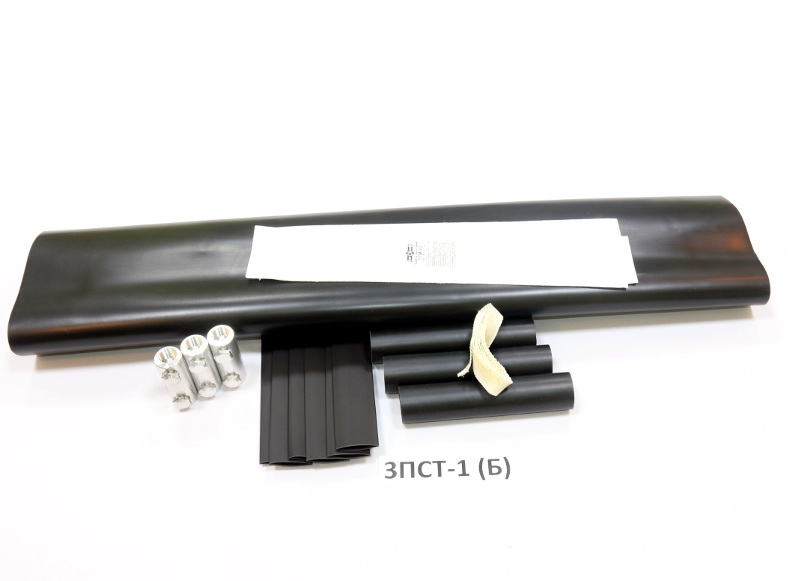

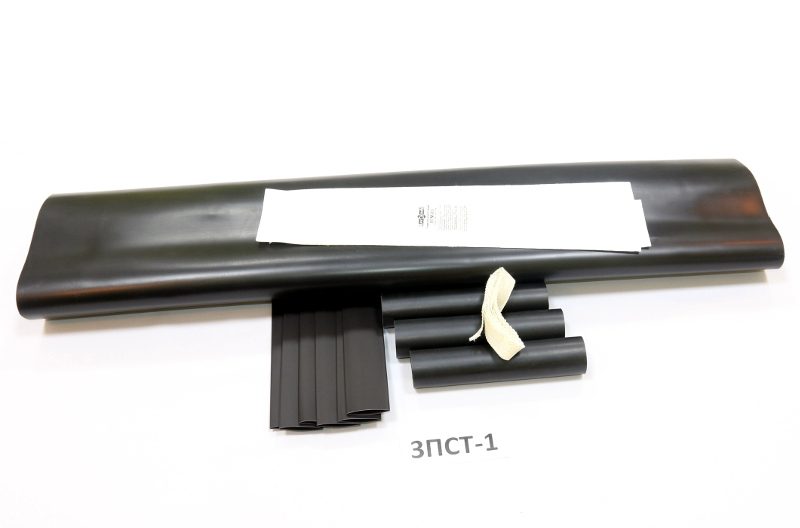

	3ПСТ-1-16/25		3ПСТ-1-16/25(Б)	3	16/25
	3ПСТ-1-35/50		3ПСТ-1-35/50(Б)	3	35/50
	3ПСТ-1-70/120		3ПСТ-1-70/120(Б)	3	70/120
	3ПСТ-1-150/240		3ПСТ-1-150/240(Б)	3	150/240

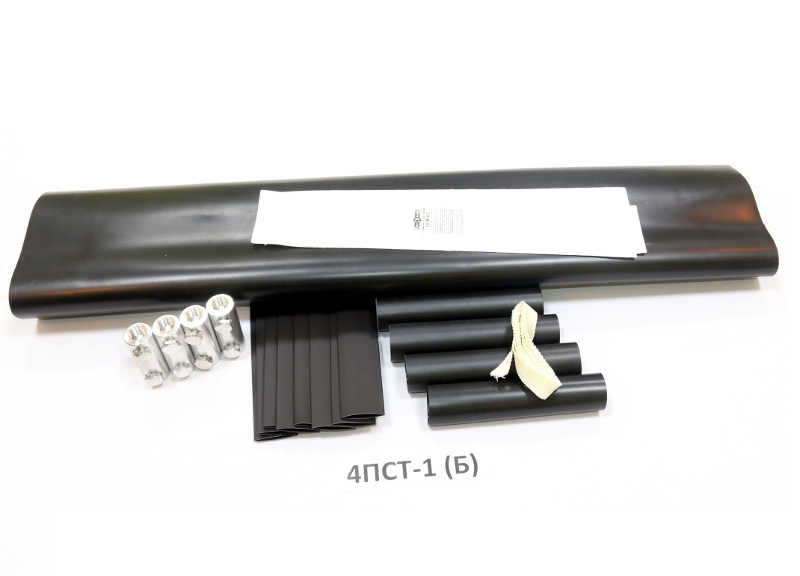

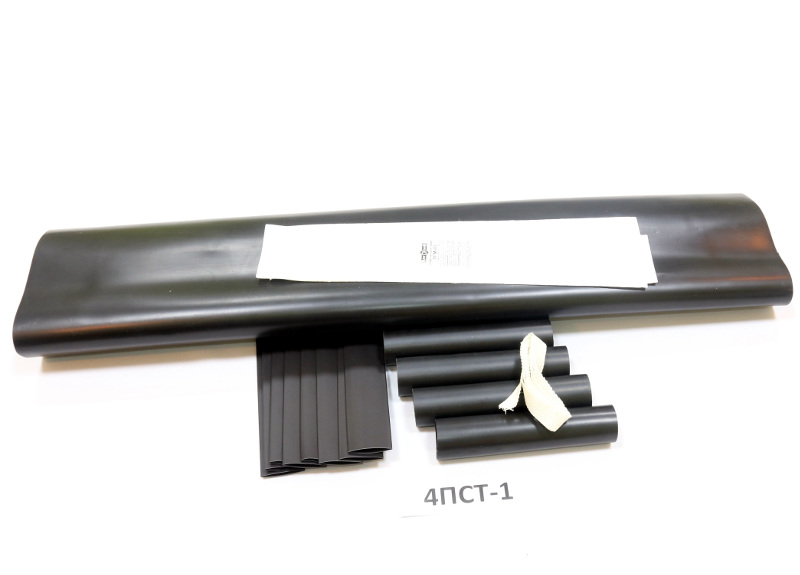

	4ПСТ-1-16/25		4ПСТ-1-16/25(Б)	4	16/25
	4ПСТ-1-35/50		4ПСТ-1-35/50(Б)	4	35/50
	4ПСТ-1-70/120		4ПСТ-1-70/120(Б)	4	70/120
	4ПСТ-1-150/240		4ПСТ-1-150/240(Б)	4	150/240

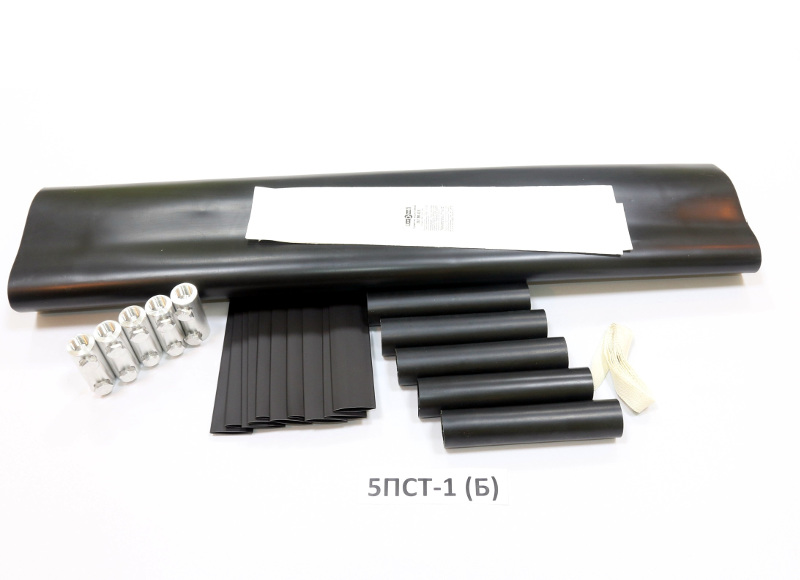

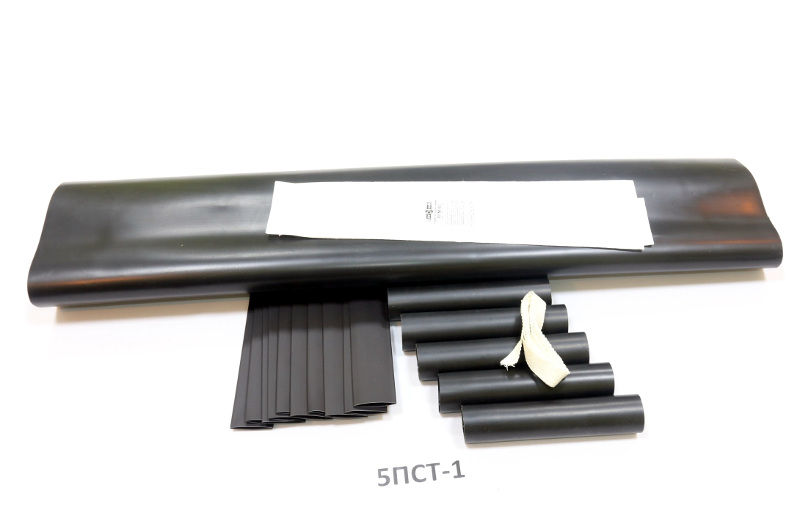

	5ПСТ-1-16/25		5ПСТ-1-16/25(Б)	5	16/25
	5ПСТ-1-35/50		5ПСТ-1-35/50(Б)	5	35/50
	5ПСТ-1-70/120		5ПСТ-1-70/120(Б)	5	70/120
	5ПСТ-1-150/240		5ПСТ-1-150/240(Б)	5	150/240

Кабель с броней

Без соединителей		С соединителями		Кол-во жил	Сечение кабеля, мм2
	1ПСТб-1-16/25		1ПСТб-1-16/25(Б)	1	16/25
	1ПСТб-1-35/50		1ПСТб-1-35/50(Б)	1	35/50
	1ПСТб-1-70/120		1ПСТб-1-70/120(Б)	1	70/120
	1ПСТб-1-150/240		1ПСТб-1-150/240(Б)	1	150/240

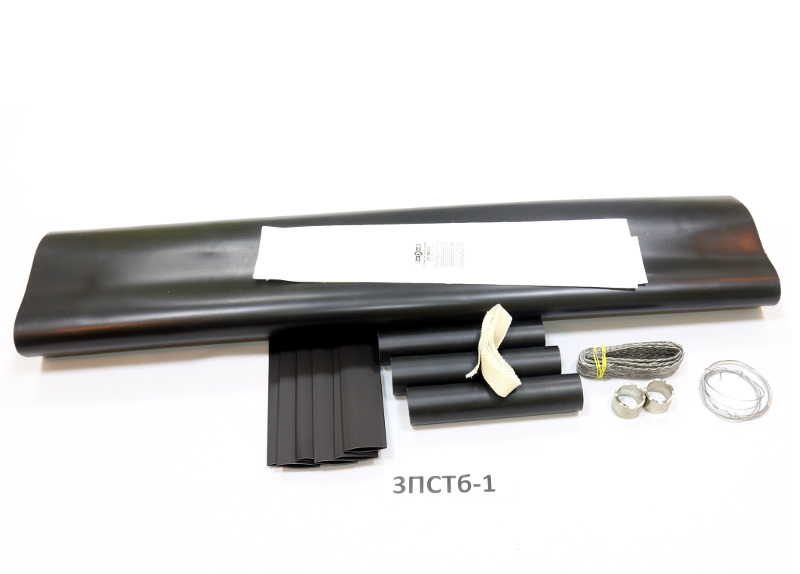

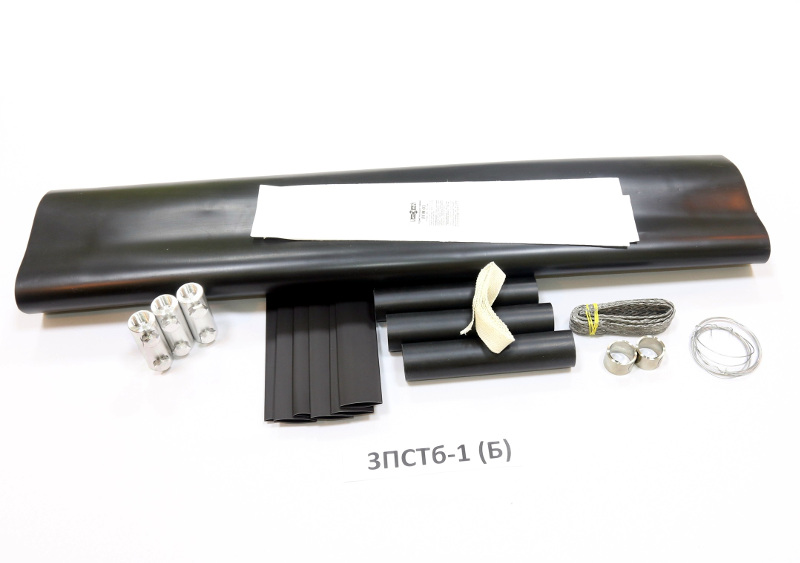

	3ПСТб-1-16/25		3ПСТб-1-16/25(Б)	3	16/25
	3ПСТб-1-35/50		3ПСТб-1-35/50(Б)	3	35/50
	3ПСТб-1-70/120		3ПСТб-1-70/120(Б)	3	70/120
	3ПСТб-1-150/240		3ПСТб-1-150/240(Б)	3	150/240

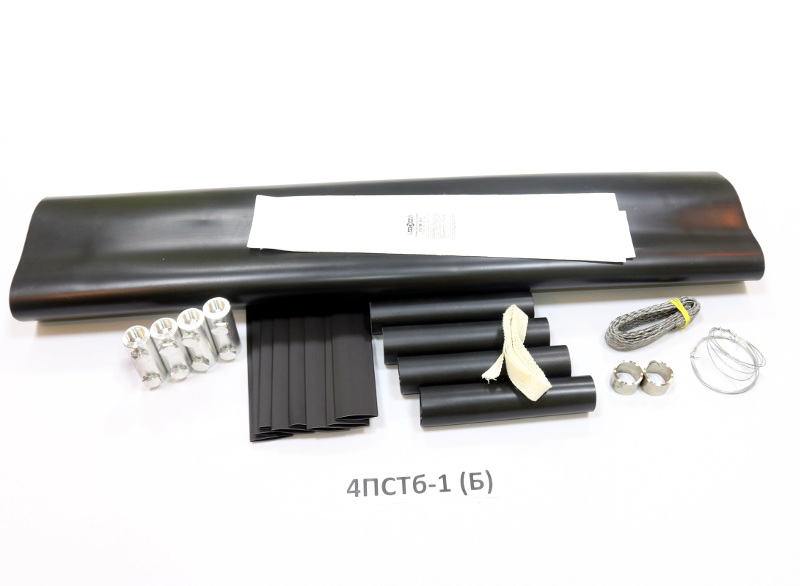

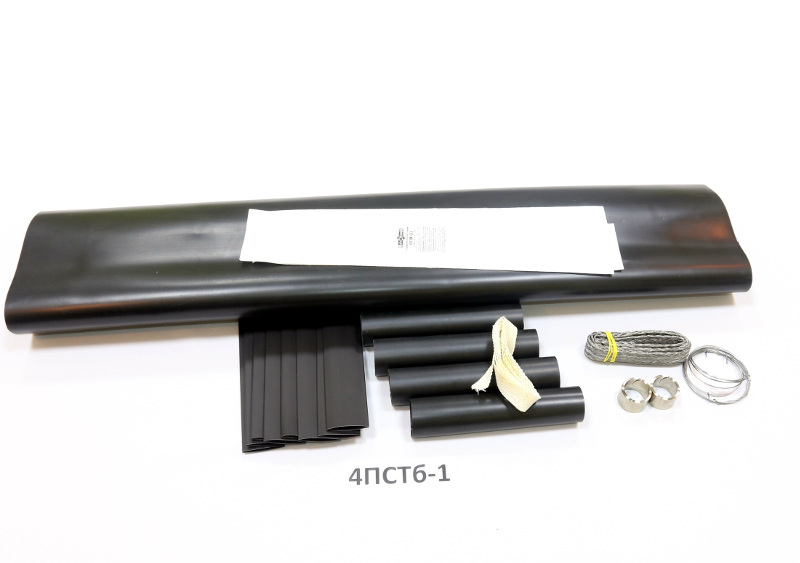

	4ПСТб-1-16/25		4ПСТб-1-16/25(Б)	4	16/25
	4ПСТб-1-35/50		4ПСТб-1-35/50(Б)	4	35/50
	4ПСТб-1-70/120		4ПСТб-1-70/120(Б)	4	70/120
	4ПСТб-1-150/240		4ПСТб-1-150/240(Б)	4	150/240

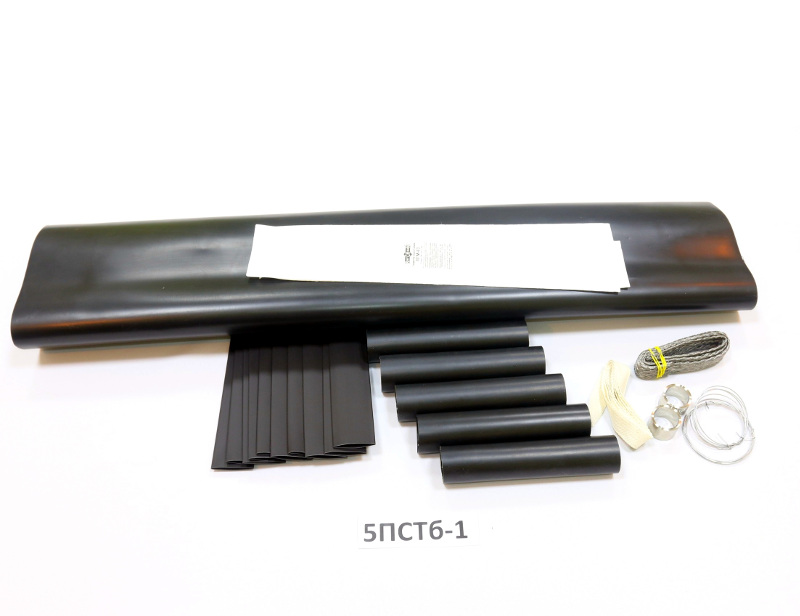

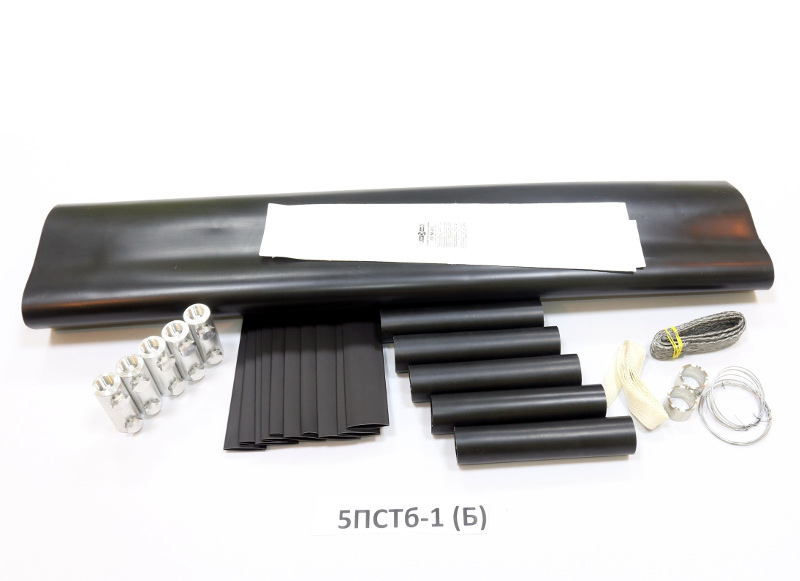

	5ПСТб-1-16/25		5ПСТб-1-16/25(Б)	5	16/25
	5ПСТб-1-35/50		5ПСТб-1-35/50(Б)	5	35/50
	5ПСТб-1-70/120		5ПСТб-1-70/120(Б)	5	70/120
	5ПСТб-1-150/240		5ПСТб-1-150/240(Б)	5	150/240
